Mesure de diamètre du laser CDM03 de 0.01mm à la puissance électronique de gamme de 2mm

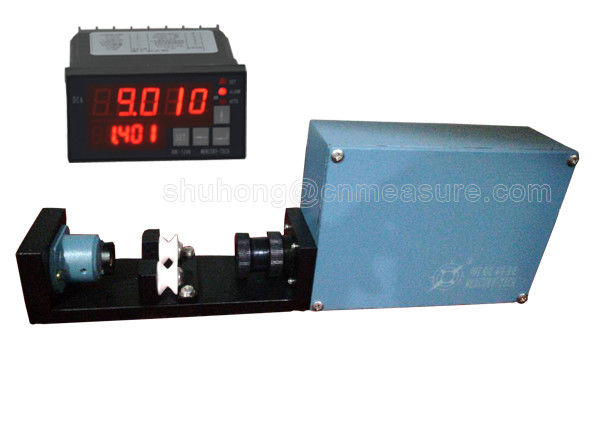

CDM03 Détecteur de diamètre laser Mesure du diamètre du filament De 0,01 mm à 2 mm.

L'instrument de mesure du diamètre du filament est l'installation de sondage de haute précision qui utilise le balayage laser pour effectuer la mesure en ligne sans contact.ligne de production de tuyaux, la mesure du diamètre extérieur et le réglage de la vitesse de vis de l'extrudeuse ou de la vitesse de traction, pour contrôler l'objectif de l'OD. Peut également être appliqué au diamètre extérieur de la pièce à usiner et aux mesures de taille.

1. Paramètres techniques

2. Les indicateurs de performance
Mesure: numérisation laser
Laser: laser à semi-conducteurs rouge visible
Puissance de sortie laser: < 2 mW
Voltage de fonctionnement: ~ 220V ± 15% 50 à 60 Hz
Température de fonctionnement: -10 ~ 40 °C
Humectation: < 85% RH
Mode de travail: continu
Consommation d'énergie: < 30 W
Dimensions extérieures:
Les dimensions:

CDM03 Tête de mesure: 372 mm × 360 mm × 60 mm

LDM-25 Tête de mesure: 461 mm × 80 mm × 200 mm

3. Le dispositif présentant les caractéristiques suivantes
i. peut être connecté à un PLC, un ordinateur industriel.
Il est possible d'allouer le RROFIBUS-DP et le convertisseur MODBUS et le PLC, IPC Connect.
Peut être équipé d'un télécommande DDC-5, sur l'extrudeuse et automatique
Le contrôle de la rétroaction pour contrôler la tolérance, améliorer la qualité du produit, réduire
la consommation.

4. Contrôleur d'affichage (modèle:DDC-5)
i. Il peut être utilisé pour l'affichage et la commande à distance.
ii. Applicable aux moteurs à courant continu et aux moteurs VVVF.
iii.Le contrôleur peut contrôler la vitesse de l'extrudeuse ou du tracteur en fonction de la tolérance de diamètre.
Distance du signal: plus de 500 m
Voltage de sortie: ± 10 V
Avec RS485, il peut se connecter à un ordinateur de commande industriel PLC
Le PROFIBUS-DP ou le MODBUS
90 mm × 90 mm (modèle:DDC-5)
