Mesure de diamètre de filament de haute précision pour la machine de tissu de fibre

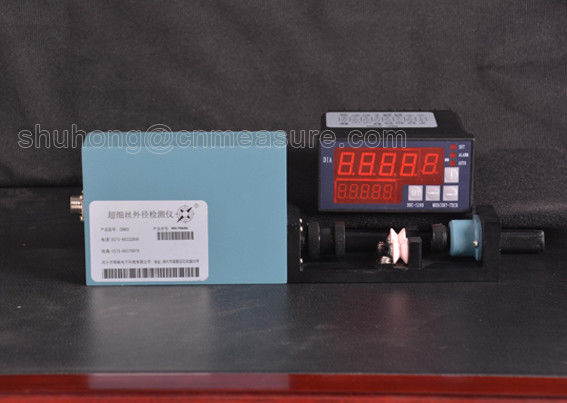

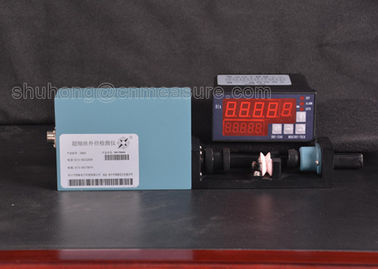

Mesure du diamètre du filamentMachine de mesure du diamètre des fibres textiles, modèle CDM03

La machine de mesure du diamètre du filament est l'installation d'enquête de haute précision qui utilise l'analyse laser pour effectuer la mesure en ligne sans contact.
Principalement utilisé dans une variété de fils, câbles, ligne de production de tuyaux, la mesure du diamètre extérieur et régler la vitesse de vis de l'extrudeuse ou la vitesse de traction, pour contrôler l'objectif de OD.Peut également être appliqué au diamètre extérieur de la pièce à usiner et des mesures de taille.

1. Paramètres techniques

2. Les indicateurs de performance
Mesure: numérisation laser
Laser: laser à semi-conducteurs rouge visible
Puissance de sortie laser: < 2 mW
Voltage de fonctionnement: ~ 220V ± 15% 50 à 60 Hz
Température de fonctionnement: -10 ~ 40 °C
Humectation: < 85% RH
Mode de travail: continu
Consommation d'énergie: < 30WDimensions extérieures:
Les dimensions:

CDM03 Tête de mesure: 372 mm × 360 mm × 60 mm

LDM-25 Tête de mesure: 461 mm × 80 mm × 200 mm

3. Le dispositif présentant les caractéristiques suivantes
i. peut être connecté à un PLC, un ordinateur industriel.
Il est possible d'allouer le RROFIBUS-DP et le convertisseur MODBUS et le PLC, IPC Connect.
Il peut être équipé d'un contrôleur à distance DDC-3, DDC-5, sur l'extrudeuse et automatique
Le contrôle de la rétroaction pour contrôler la tolérance, améliorer la qualité du produit, réduire
la consommation.

4. Contrôleur d'affichage (modèle:DDC-5)
i. Il peut être utilisé pour l'affichage et la commande à distance.
ii. Applicable aux moteurs à courant continu et aux moteurs VVVF.
iii.Le contrôleur peut contrôler la vitesse de l'extrudeuse ou du tracteur en fonction de la tolérance de diamètre.
Distance du signal: plus de 500 m
Voltage de sortie: ± 10 V
Avec RS485, il peut se connecter à un ordinateur de commande industriel PLC
Le PROFIBUS-DP ou le MODBUS
90 mm × 90 mm (modèle:DDC-5)
