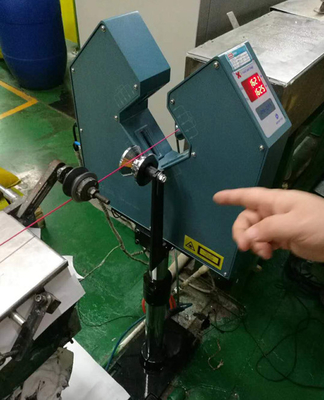

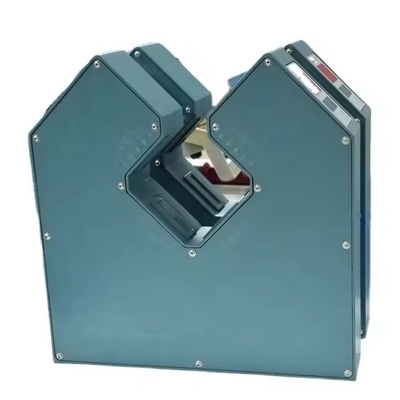

L'échelle de diamètre du laser à double axe LDM-50XY LDM60XY

Mesure du diamètre en double sensest l'installation d'arpentage de haute précision qui utilise le scanner laser pour effectuer l'arpentage en ligne sans contact.

Applicable aux fils métalliques, au verre, aux tuyaux, au fil et au câble, etc. Le diamètre de la mesure et du contrôle.Mesure bidirectionnelle, la moyenne montre que le fil, le diamètre du tuyau, la rondeur peuvent être affichés simultanément.



2. Paramètres techniques

Précision de la différentiation de la plage de mesure du modèle

LDM-50XY 0,2-50 mm 0.001Le nombre de fois où la valeur de l'échantillon est supérieure à 0,02 mm

3Les indicateurs de performance:
Mesure: numérisation laser
Laser: laser à semi-conducteurs rouge visible
Puissance de sortie laser: < 2 mW
Voltage de fonctionnement: ~ 220V ± 15% 50 à 60 Hz
Température de fonctionnement: -10 ~ 40 °C
Humectation: < 85% RH
Mode de travail: continu
Consommation d'énergie: < 30 W

Les dimensions:

La tête de mesure: 372 mm × 360 mm × 60 mm

4. Le dispositif présentant les caractéristiques suivantes

1Peut être connecté PLC, ordinateur industriel.

2. RROFIBUS-DP peut être alloué et convertisseur MODBUS et PLC, IPC Connect.

3. Peut être équipé de télécommande DDC-3, DDC-5, sur l'extrudeuse et de contrôle automatique de rétroaction pour contrôler la tolérance, améliorer la qualité du produit, réduire la consommation.
