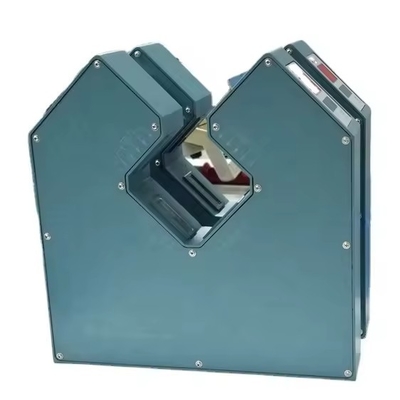

Mesure du diamètre du fil de mesure laser LDM25XY LDM50XY LDM60XY LDM100XY

Mesure du diamètre du câble laserest la mesure du diamètre de haute précisionqui utilise le scanner laser pour effectuer des mesures en ligne sans contact.

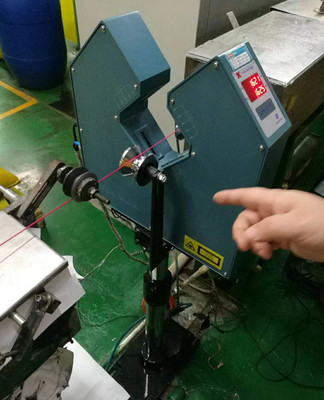

Principalement utilisé dans une variété de fils, câbles, ligne de production de tuyaux, la mesure dele diamètre extérieur et régler la vitesse de vis de l'extrudeuse ou la vitesse de traction, pour contrôler lepeut également être appliquée au diamètre extérieur de la pièce et à la tailleles mesures.

1. Paramètres techniques

2. Les indicateurs de performance
Mesure: numérisation laser
Laser: laser à semi-conducteurs rouge visible
Puissance de sortie laser: < 2 mW
Voltage de fonctionnement: ~ 220V ± 15% 50 à 60 Hz
Température de fonctionnement: -10 ~ 40 °C
Humectation: < 85% RH
Mode de travail: continu
Consommation d'énergie: < 30WDimensions extérieures:

3. Le dispositif présentant les caractéristiques suivantes
i. peut être connecté à un PLC, un ordinateur industriel.
Il est possible d'allouer un convertisseur MODBUS et un PLC, IPC Connect.
Peut être équipé d'un télécommande DDC-5, DDC-5200, sur l'extrudeuse et automatique

Le contrôle de la rétroaction pour contrôler la tolérance, améliorer la qualité du produit, réduire

la consommation.

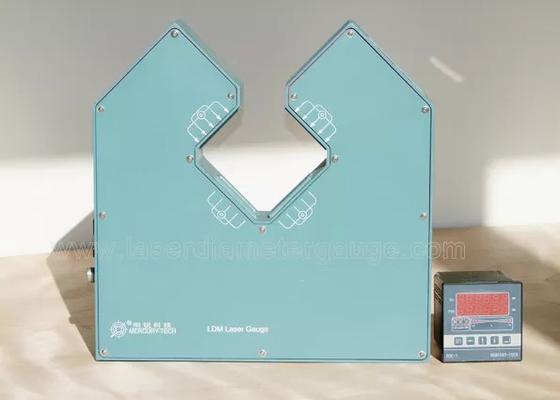

4. Contrôleur d'affichage (modèle:DDC-5, DDC-5200)
i. Il peut être utilisé pour l'affichage et la commande à distance.
ii. Applicable aux moteurs à courant continu et aux moteurs VVVF.
iii.Le régulateur peut contrôler la vitesse de l'extrudeuse ou du tracteur selon letolérance au diamètre.
Distance du signal: plus de 500 m
Voltage de sortie: ± 10 V
Avec RS485, il peut se connecter à un ordinateur de commande industriel PLC
Le PROFIBUS-DP ou le MODBUS
Peut être sélectionné.

La taille du trou d'installation: 92 mm × 45 mm (modèle:DDC-5200)
90 mm × 90 mm (modèle:DDC-5)
