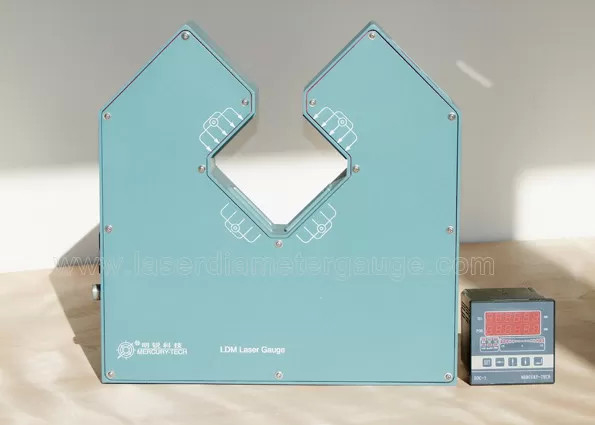

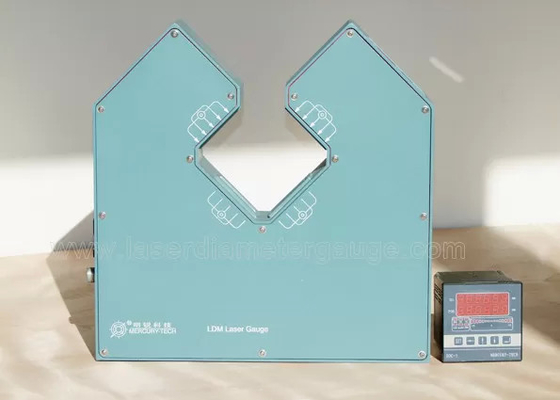

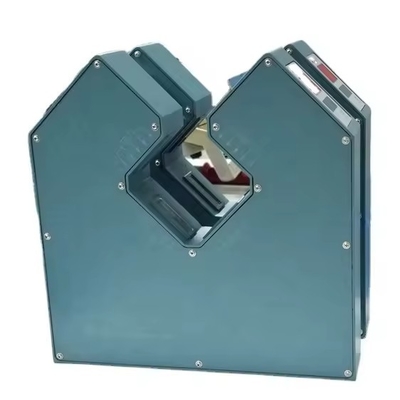

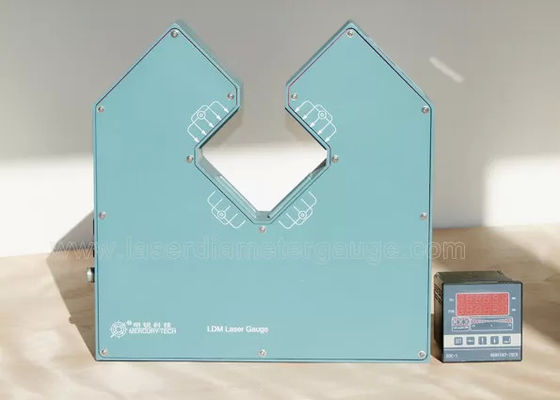

Émetteur de diamètre laser pour câble modèle LDM-25XY

Émetteur de diamètre laser pour câbleest la mesure en ligne de haute précision qui utilise le scanner laser pour effectuer l'enquête en ligne sans contact. Elle (à savoir l'axe X et l'axe Y) mesure simultanément le diamètre dans deux directions.

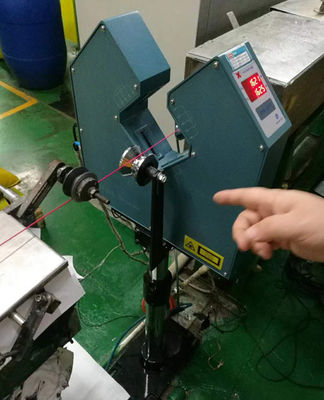

Applicable aux fils métalliques, au verre, aux tuyaux, au fil et au câble, etc. Le diamètre de la mesure et du contrôle.

2. Paramètres techniques

Précision de la différentiation de la plage de mesure du modèle

LDM-25XY 0,2 à 20 mm 0.001Le système de mesure doit être conforme à l'annexe I, partie B, du présent règlement.

Principales caractéristiques
1.Mesure du diamètre laser sans contact, haute vitesse, haute précision et bonne répétabilité.
2.Affichage en temps réel du diamètre extérieur et de la rondeur, amélioration du contrôle de la qualité et de l'efficacité de la production, réduction du gaspillage de matériaux.
3.Différentes fonctions de signaux de commande numériques et analogiques pour une production entièrement automatisée.
4.Différentes fonctions préréglées, valeur nominale, tolérance supérieure et inférieure, réglage de l'alarme préréglées, facile à utiliser.

3Les indicateurs de performance:
Mesure: numérisation laser
Laser: laser à semi-conducteurs rouge visible
Puissance de sortie laser: < 2 mW
Voltage de fonctionnement: ~ 220V ± 15% 50 à 60 Hz
Température de fonctionnement: -10 ~ 40 °C
Humectation: < 85% RH
Mode de travail: continu
Consommation d'énergie: < 30 W

Les dimensions:

La tête de mesure: 372 mm × 360 mm × 60 mm

4. L'appareil présentant les caractéristiques suivantes pour la jauge de diamètre laser

1Peut être connecté PLC, ordinateur industriel.

2. RROFIBUS-DP peut être alloué et convertisseur MODBUS et PLC, IPC Connect.

3. Peut être équipé de télécommande DDC-3, DDC-5, sur l'extrudeuse et de contrôle automatique de rétroaction pour contrôler la tolérance, améliorer la qualité du produit, réduire la consommation.
