Entrez en contact avec non la mesure de diamètre de laser, outils externes de mesure de diamètre de laser

Jauge de diamètre laser sans contact - Outils de mesure du diamètre extérieur au laser.

Jauge de diamètre laser professionnelle pour la mesure du diamètre extérieur des câbles et des tuyaux.

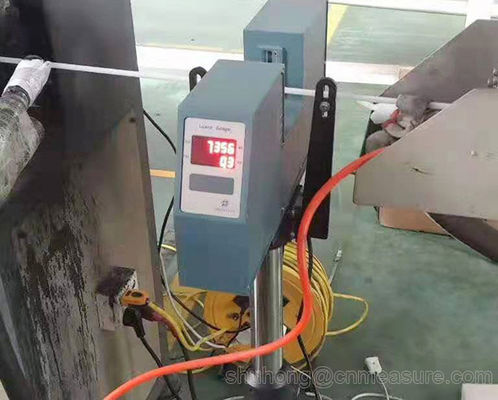

La jauge de diamètre laser à axe unique est l'installation de mesure de haute précision qui utilise le balayage laser pour effectuer une mesure en ligne sans contact.

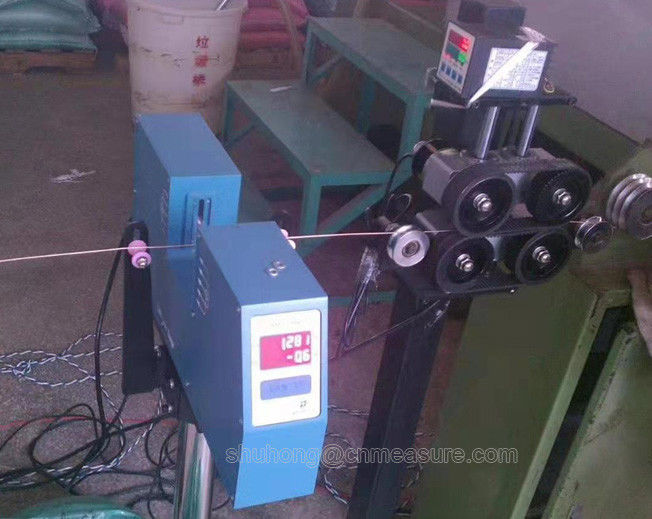

Principalement utilisée dans une variété de fils, de câbles et de lignes de production de tuyaux, pour la mesure du diamètre extérieur et l'ajustement de la vitesse de la vis d'extrusion ou de la vitesse de traction, afin de contrôler l'objectif de l'OD. Peut également être appliquée au diamètre extérieur des pièces et aux mesures de taille.

Paramètres techniques de la jauge de diamètre laser à axe unique.

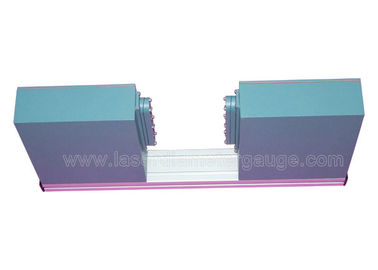

Le dispositif de mesure du diamètre laser à deux axes est l'installation de haute précision qui utilise le balayage laser pour effectuer une mesure en ligne sans contact. Il (c'est-à-dire l'axe X et l'axe Y) mesure simultanément le diamètre dans deux directions.
Applicable aux fils métalliques, au verre, aux tuyaux, aux fils et aux câbles, etc. La mesure et le contrôle du diamètre. Mesure bidirectionnelle, la moyenne montre qu'elle peut afficher simultanément le diamètre du fil, du tuyau et la circularité.

Paramètres techniques de la jauge de diamètre laser à deux axes.

Principales caractéristiques
① Mesure du diamètre laser sans contact, haute vitesse, haute précision et bonne répétabilité.
② Affichage en temps réel du diamètre extérieur et de la circularité, amélioration du contrôle qualité et de l'efficacité de la production, réduction du gaspillage de matériaux.
③ Diverses fonctions de signal de contrôle numérique et analogique, pour réaliser une production entièrement automatisée.
④ Diverses fonctions prédéfinies, valeur nominale, tolérance supérieure et inférieure, préréglages de contrôle d'alarme, faciles à utiliser.
⑤ Connexion standard du port de données prête, logiciel compatible pour la commodité du développement de l'analyse des données.

Caractéristiques principales du contrôleur
1. Il est utilisé pour l'affichage et le contrôle à distance.
2. Il peut contrôler la vitesse des moteurs CC, des moteurs VVVF (extrudeuse ou tracteur).
3. Il convient à une utilisation en laboratoire.
4. Il émettra une alarme lorsque le diamètre dépassera la tolérance définie.
5. Avec RS485, il peut se connecter à l'ordinateur de contrôle industriel PLC.
6. Dimensions : 100mm×100mm×120mm (Modèle : DDC-5)

Performance du dispositif de mesure du diamètre laser
Mesure : Balayage laser
Laser : Laser à semi-conducteur rouge visible
Puissance de sortie du laser : <2mW
Mode de fonctionnement : continu
Consommation d'énergie : <30W
Paramètre électronique
Tension de fonctionnement : ~ 220V ± 15% 50 - 60Hz
Température de fonctionnement : -10 ~ 40 °C
Humidité : <85% HR

La jauge de la série LDM est la série de produits classiques de Mercury-Tech, avec des décennies d'innovation technologique et plus de 1 000 clients utilisant ces produits, une grande précision, un produit fiable. Actuellement, c'est le meilleur choix pour la mesure des fils, des câbles et des tuyaux.
