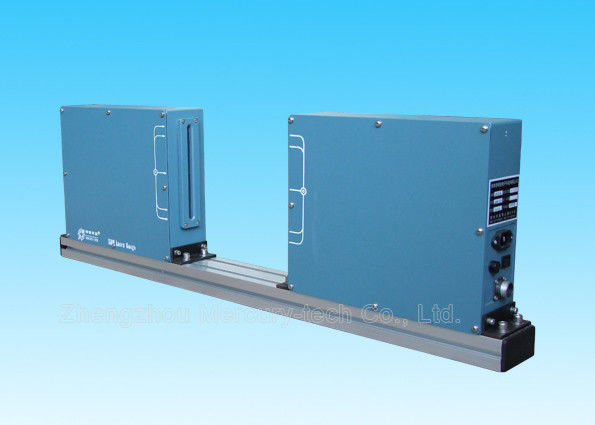

Chaîne de mesure externe de diamètre de mesure de mesure de diamètre de 0.2mm à 145mm

Chaîne de mesure externe de diamètre du laser LDM-150 de mesure modèle de diamètre de 0.2mm à 145mm. peuvent en ligne la mesure et le contrôle.

Principalement utilisé en un grand choix de fils, les câbles, la chaîne de production de tuyau, la mesure du diamètre extérieur et ajustent la vitesse de vis d'extrudeuse ou la vitesse de traction, pour commander le but de l'OD. Peut également être appliqué au diamètre extérieur de l'objet et des mesures de taille.

La mesure de série de LDM est la série classique de produit de Mercury-technologie, avec des décennies d'innovation technologique et plus de 1 000 clients emploient ces produits, produit de grande précision et fiable. Actuellement c'est le fil, câble, choix de la mesure de tuyau le meilleur. Il développe 10 modèles de la série.

La mesure de mesure de diamètre de laser de fil et de câble est l'acompte de grande précision d'enquête qui emploie le balayage de laser pour continuer de non contact la mesure en ligne.


Paramètres techniques

Caractéristiques principales
répétabilité de non contact de mesure, de grande vitesse, de grande précision et bonne de diamètre de laser de ①.
L'affichage en temps réel de diamètre extérieur et d'arrondi de ②, améliorent le contrôle de qualité et l'efficacité de production, réduisent les déchets des matériaux.
Signal de commande numérique de ③ le divers et analogue fonctionne, pour réaliser la production entièrement automatisée.
Diverses fonctions de préréglage de ④, valeur nominale, la tolérance supérieure et inférieure, préréglages de contrôle d'alarme, faciles à utiliser.
Les données standard de ⑤ mettent en communication la connexion prête, logiciel compatible pour la commodité de développement d'analyse de données.

Tête de mesure de mesure de mesure de diamètre
Modèle : LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
Marque : MERCURY-TECH
Entrée-sortie principale de publication périodique de mesure : RS485

Caractéristiques principales de contrôleur
1. Il soit employé à l'affichage et au contrôle à distance.
2. Il peut commander la vitesse des moteurs de C.C, moteur de VVVF (extrudeuse ou le tracteur).
3. Il convient pour l'usage de laboratoire.
4. Il alarmera, quand le diamètre dépassent la la tolérance d'ensemble.
5. Avec RS485 il peut se relier à l'ordinateur pilote d'industrie de PLC.
6. dimensions : 100mm×100mm×120mm (modèle : DDC-5)

Représentation de mesure de mesure de diamètre de fil et de câble
Mesure : Balayage de laser
Laser : Laser rouge évident de semi-conducteur
Laser de puissance de sortie : <2mw> Mode de travail : continu
Puissance : <30w> Paramètre électronique
Tension d'opération : | 220V ± 15% 50 - 60Hz
Température de fonctionnement : -10 | °C 40
Humidité : <85>
