Outil d'instrument de mesure de mesure de diamètre de laser de tuyau de haute précision de LDM-60XY

LDM-60XY Outil de mesure de diamètre laser de tuyau de haute précision.

Micromètre de diamètre laser bidimensionnelPour les tubes, on peut mesurer et contrôler en ligne. (Modèle:LDM-25XY LDM-50XY LDM-60XY LDM-100XY).

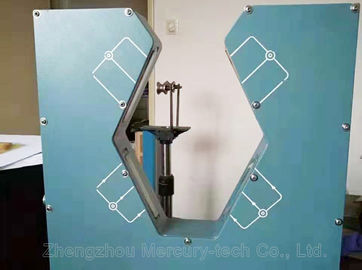

Dual Axis laser diameter micrometer is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line surveyIl mesure simultanément le diamètre dans deux directions (à savoir l'axe X et l'axe Y).
Applicable aux fils métalliques, au verre, aux tuyaux, au fil et au câble, etc. Le diamètre de la mesure et du contrôle.diamètre du tuyau, rondeur.

1. Paramètres techniques

2. Principales caractéristiques
1 mesure du diamètre laser sans contact, haute vitesse, haute précision et bonne répétabilité.
2 Affichage en temps réel du diamètre extérieur et de la rondeur, amélioration du contrôle de la qualité et de l'efficacité de la production, réduction du gaspillage de matériaux.
3 Différentes fonctions de signaux de commande numériques et analogiques, pour réaliser une production entièrement automatisée.
4 Différentes fonctions préréglées,valeur nominale, tolérance supérieure et inférieure, préréglage de la commande d'alarme, facile à utiliser.
5 Connexion de port de données standard prête, logiciel compatible pour faciliter le développement de l'analyse de données.

3. Les indicateurs de performance
Mesure: numérisation laser
Laser: laser à semi-conducteurs rouge visible
Puissance de sortie laser: < 2 mW
Voltage de fonctionnement: ~ 220V plus/moins 15% 50 - 60 Hz
Température de fonctionnement: -10 ~ 40 degrés Celsius
Humectation: < 85% RH
Mode de travail: continu
Consommation d'énergie: < 30 W

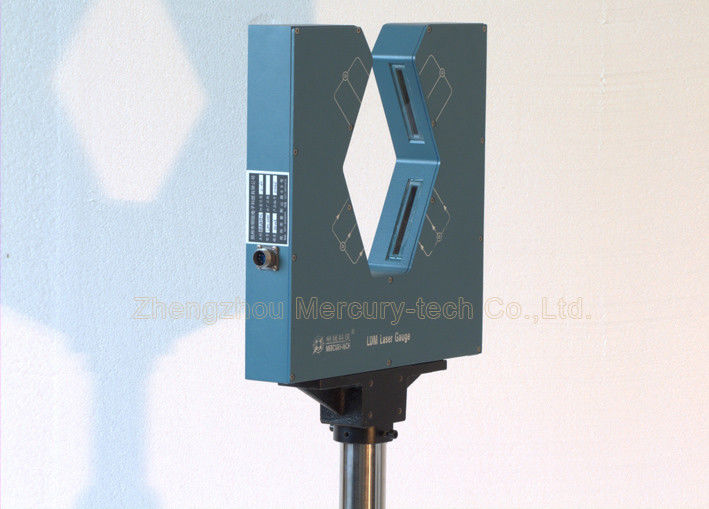

Les dimensions: LDM25XY/LDM50XY La tête de jauge est de 420 mm * 400 mm * 85 mm
LDM60XY Tête de jauge: 380 mm * 380 mm * 60 mm
Pour les véhicules à moteur électrique:
Hauteur de la position de mesure centrale: 900-1200 mm

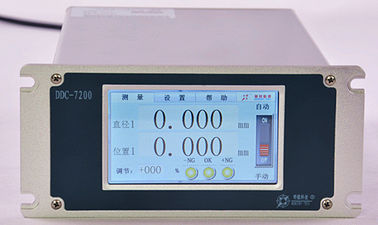

4Caractéristiques principales du contrôleur
1Il peut être utilisé pour l'affichage et la commande à distance.
2Il peut contrôler la vitesse des moteurs à courant continu, du moteur VVVF (extrudeuse ou tracteur).
3Il est adapté à un usage de laboratoire.
4Ça va alarmer quand le diamètre dépasse la tolérance.
5Avec RS485, il peut se connecter à l'ordinateur de commande PLC.
6. Dimensions: 100 mm × 100 mm × 120 mm (modèle:DDC-5)

LDM Series Gauge est la série classique de produits Mercury-Tech, avec des décennies d'innovation technologique et plus de 1000 clients utilisent ces produits, de haute précision, produit fiable.Actuellement c'est le filLe meilleur choix pour la mesure des câbles et des tuyaux.
