axe simple de mesure de diamètre de laser de résolution de 1μM pour des fils et des tuyaux

Jauge de diamètre laser pour fils et tuyaux instrument de mesure de diamètre laser

Jauge de diamètre laser à axe unique est l'installation d'enquête de haute précision qui utilise le balayage laser pour effectuer la mesure en ligne sans contact.
Principalement utilisé dans une variété de fils, câbles, lignes de production de tuyaux, la mesure du diamètre extérieur et ajuster la vitesse de la vis de l'extrudeuse ou la vitesse de traction, pour contrôler le but de OD. Peut également être appliqué au diamètre extérieur de la pièce et aux mesures de taille.

Paramètres techniquespour dispositif de mesure de diamètre laser à axe unique.

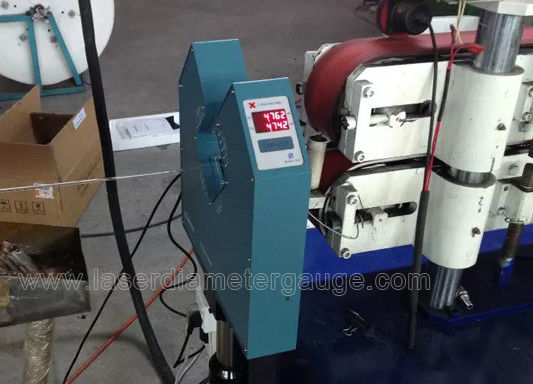

Jauge de mesure de diamètre laser à deux axes est l'installation de haute précision qui utilise le balayage laser pour effectuer est l'installation d'enquête de haute précision qui utilise le balayage laser pour effectuer l'enquête en ligne sans contact. Il (à savoir axe X et axe Y) mesure simultanément le diamètre dans deux directions.
Applicable aux fils métalliques, au verre, aux tuyaux, aux fils et câbles, etc. Le diamètre de la mesure et du contrôle. Mesure bidirectionnelle, la moyenne montre que peut simultanément montrer le fil, le diamètre du tuyau, la rondeur.

Paramètres techniquespour dispositif de mesure de diamètre laser à deux axes.

Principales caractéristiques
① Mesure du diamètre laser sans contact, haute vitesse, haute précision et bonne répétabilité.
② Affichage en temps réel du diamètre extérieur et de la rondeur, améliore le contrôle qualité et l'efficacité de la production, réduit le gaspillage de matériaux.
③ Diverses fonctions de signal de contrôle numérique et analogique, pour réaliser une production entièrement automatisée.
④ Diverses fonctions prédéfinies, valeur nominale, tolérance supérieure et inférieure, préréglages de contrôle d'alarme, faciles à utiliser.
⑤ Connexion de port de données standard prête, logiciel compatible pour la commodité du développement d'analyse de données.

Caractéristiques principales du contrôleur
1. Il est utilisé pour l'affichage et le contrôle à distance.
2. Il peut contrôler la vitesse des moteurs CC, du moteur VVVF (extrudeuse ou tracteur).
3. Il convient à une utilisation en laboratoire.
4. Il émettra une alarme lorsque le diamètre dépassera la tolérance définie.
5. Avec RS485, il peut se connecter à un ordinateur de contrôle industriel PLC.
6. Dimensions: 100mm×100mm×120mm (Modèle: DDC-5)

dispositif de mesure de diamètre laser Performance
Mesure: Balayage laser
Laser: Laser à semi-conducteur rouge visible
Puissance de sortie laser:<2mW
Mode de fonctionnement: continu
Consommation d'énergie:<30W
Paramètre électronique
Tension de fonctionnement: ~ 220V ± 15% 50 - 60Hz
Température de fonctionnement: -10 ~ 40 °C
Humidité:<85% HR

La jauge de la série LDM est la série de produits classiques de Mercury-Tech, avec des décennies d'innovation technologique et plus de 1 000 clients utilisent ces produits, une grande précision, un produit fiable. Actuellement, c'est le meilleur choix pour la mesure de fils, de câbles et de tuyaux.
